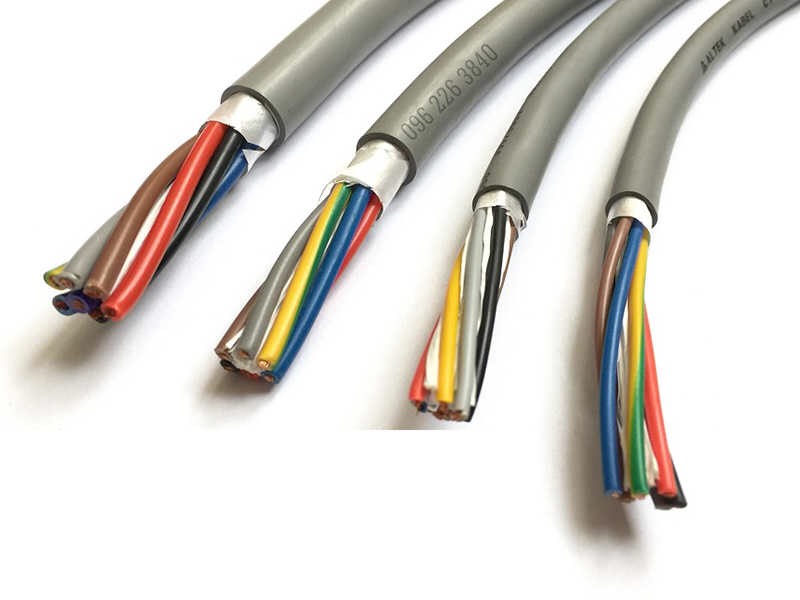

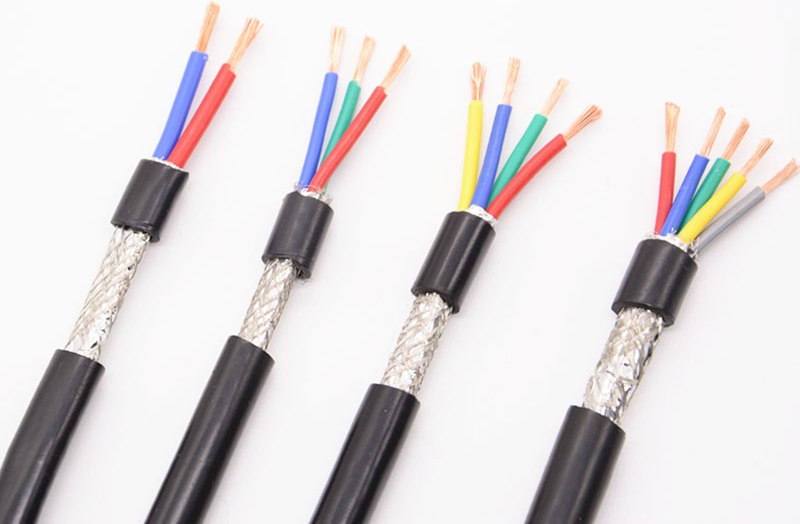

Chọn cáp điều khiển nhiều lõi chống nhiễu cần bắt đầu từ sơ đồ kết nối và yêu cầu của thiết bị. Số lõi là một phần của yêu cầu; cần xác định thêm tiết diện, cách bố trí lõi, màn chắn và điều kiện vận hành.
Lập danh sách mạch trước khi chốt số lõi
Liệt kê các điểm kết nối theo sơ đồ được phê duyệt, cách đánh số lõi, yêu cầu lõi bảo vệ và số lõi dự phòng nếu thiết kế có quy định. Không mặc định mọi cáp “nhiều lõi” có cùng cách bố trí hoặc cùng số lõi bảo vệ.
Đối chiếu tên gọi thương mại với bản vẽ và bảng thông số. Nếu hồ sơ dùng ký hiệu theo cặp, cần xác nhận số cặp và cấu trúc cặp; không đổi thành tổng số lõi rồi coi là tương đương.
Mô tả yêu cầu trong một dòng vật tư
| Trường | Nội dung cần xác nhận |
|---|---|
| Mã tham chiếu | Hãng, dòng và mã theo bản vẽ hoặc cáp đang dùng. |
| Cấu trúc lõi | Số lõi hoặc số cặp, tiết diện, nhận biết lõi, lõi bảo vệ nếu yêu cầu. |
| Màn chắn | Chung cho toàn cáp, riêng theo cặp/nhóm hoặc kết hợp theo thiết kế. |
| Điều kiện làm việc | Cố định hay chuyển động; môi trường và yêu cầu cơ học. |
| Giao hàng | Số đoạn × chiều dài, thời điểm cần và tài liệu kèm theo. |
Đối chiếu màn chắn đúng cấu tạo

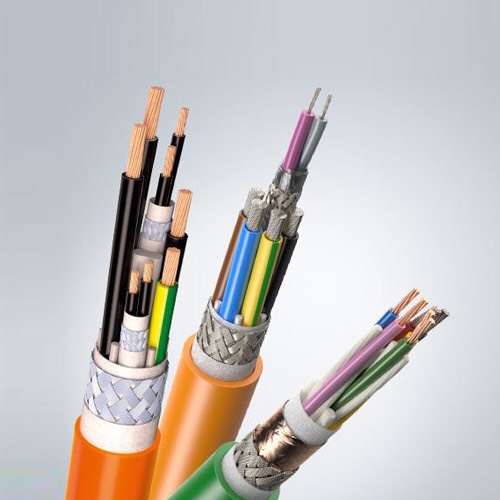

Tài liệu của nhà sản xuất có thể phân biệt màn chắn từng cặp và màn chắn chung. Chẳng hạn, mẫu LAPP VFD W/SIGNAL công bố riêng vật liệu chắn cặp và vật liệu chắn tổng. Vì vậy, mô tả “có lưới chống nhiễu” chưa đủ để xác nhận hai mã thay thế được cho nhau.
Cách kết nối màn chắn cần theo hướng dẫn của thiết bị và thiết kế hệ thống. Bài viết này không đưa ra một cách đấu chung cho mọi loại tín hiệu.
Kiểm tra trước khi giao và nhận
So mã trên xác nhận đơn hàng với nhãn thực tế; kiểm tra chiều dài, số đoạn và tình trạng vỏ ngoài. Nếu mã giao khác mã đặt, cần làm rõ trước khi đưa vào sử dụng. Hồ sơ kiểm tra nên ghi nguồn tài liệu và phiên bản để các lần mua sau đối chiếu được.
Đọc tiếp: Phân biệt các kiểu màn chắn cáp. Nguồn ví dụ cấu tạo: LAPP ÖLFLEX VFD W/SIGNAL; đây không phải thông số mặc định của sản phẩm khác.
