Để đọc thông số cáp CADIVI, hãy tách tên hãng, mã cấu tạo, số lõi, tiết diện và cấp điện áp thành từng mục. Sau đó đối chiếu toàn bộ chuỗi ký hiệu với trang sản phẩm hoặc catalogue của đúng dòng. Một ký hiệu riêng lẻ không thay thế được hồ sơ kỹ thuật đầy đủ.
Ba dòng cơ bản: CV, CVV và CXV
| Dòng | Thông tin cấu tạo cơ bản |
|---|---|
| CV | Ruột đồng, cách điện PVC |
| CVV | Ruột đồng, cách điện PVC, vỏ PVC |
| CXV | Ruột đồng, cách điện XLPE, vỏ PVC |
Bảng chỉ giúp nhận biết các dòng được dẫn nguồn. Sản phẩm có thêm hậu tố cần tài liệu riêng; không bỏ phần sau dấu gạch chéo khi gửi yêu cầu mua.
Đọc số lõi và tiết diện
Trên bảng sản phẩm, số lõi và tiết diện danh nghĩa là hai thông tin khác nhau. Đơn vị tiết diện là mm², còn đường kính được ghi bằng mm. Không đổi hai đại lượng này cho nhau khi lập bảng vật tư.
Với cách ghi dạng 4 × 1,5 mm², hãy đối chiếu catalogue để xác nhận cấu hình bốn lõi có tiết diện danh nghĩa 1,5 mm² mỗi lõi. Nếu có ký hiệu cộng thêm một lõi khác tiết diện, cần xác nhận chức năng và cấu hình theo hồ sơ; không tự gọi lõi đó là dây tiếp địa chỉ từ dấu “+”.

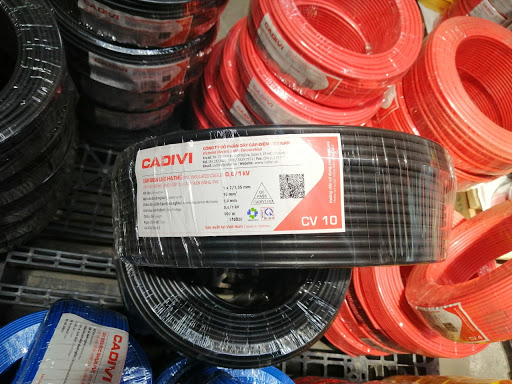

Cấp điện áp và hậu tố cần đọc cùng mã hàng
Giữ nguyên cấp điện áp được công bố trên nhãn. CADIVI có trang riêng cho CVV và CXV 0,6/1 kV; điều đó không có nghĩa mọi sản phẩm mang các chữ CVV hay CXV đều dùng cùng cấp điện áp.
Nếu thiết kế yêu cầu giáp, màn chắn hoặc đặc tính riêng, gửi đầy đủ hậu tố, catalogue và tiêu chuẩn được yêu cầu. Khi ký hiệu trong bảng vật tư khác nhãn hàng, nên làm rõ trước khi xác nhận đơn.
Thông số của cáp khác thông số của CB
Trên thiết bị đóng cắt, 1P, 2P hoặc 3P chỉ cấu hình số cực. Ví dụ Schneider Electric công bố MCB 2P là thiết bị hai cực. Không đưa các ký hiệu này vào bảng cáp rồi diễn giải thành số pha của dây cáp.
Mẫu thông tin gửi Dư Cẩm
- Hãng: CADIVI.
- Mã cáp đầy đủ và cấp điện áp theo nhãn hoặc thiết kế.
- Số lõi, tiết diện từng lõi, tổng chiều dài và chiều dài từng đoạn.
- Ảnh nhãn hoặc catalogue đúng mã; yêu cầu bổ sung của công trình.
- Địa điểm nhận hàng và thời điểm cần hàng.
Câu hỏi thường gặp
Chỉ biết tiết diện thì báo giá được chưa?
Cần bổ sung tối thiểu dòng cáp, số lõi, cấp điện áp và chiều dài. Cùng tiết diện có thể có nhiều cấu tạo khác nhau.
Có thể đọc mọi hãng theo cùng một bảng viết tắt không?
Nên dùng bảng ký hiệu và catalogue của chính nhà sản xuất để tránh nhầm các hậu tố hoặc phiên bản.
