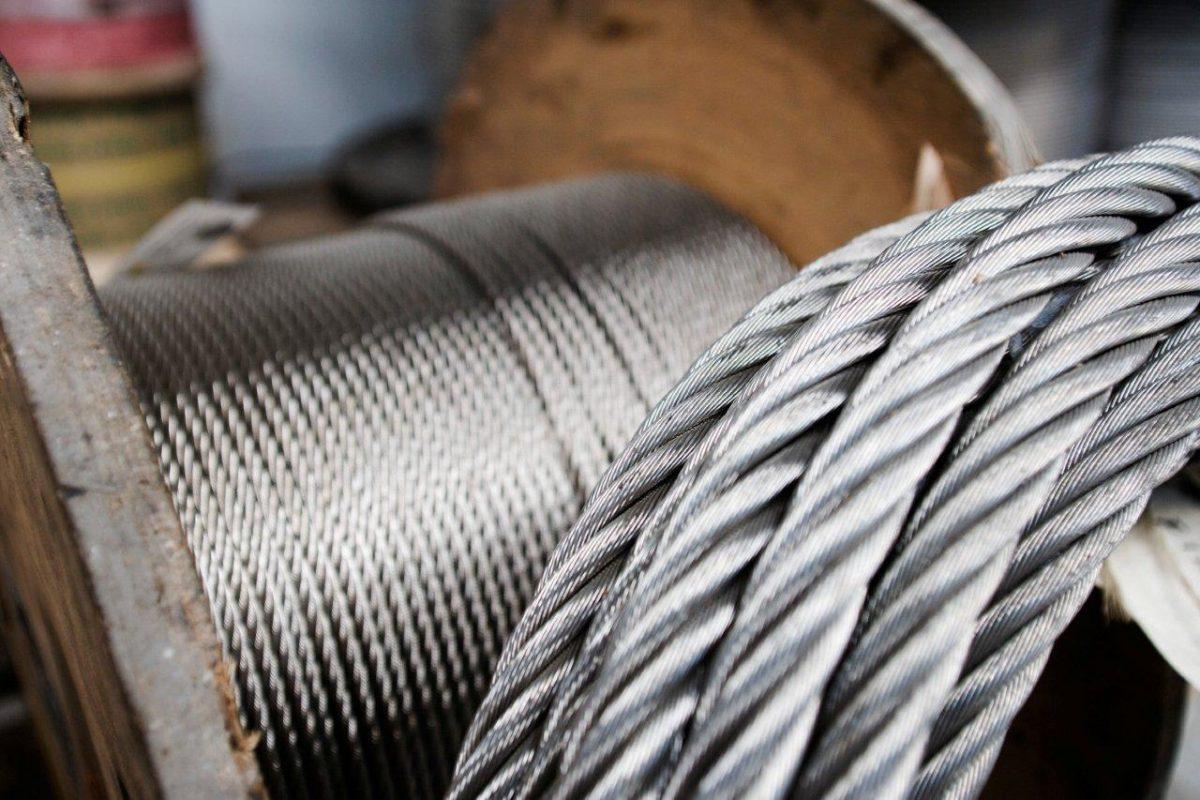

Cáp thép chằng 3/8 và 5/8 cần được đọc kèm đơn vị, kết cấu và hồ sơ của đúng cuộn. Cùng đường kính chưa có nghĩa cùng độ mềm, lực kéo đứt hoặc phù hợp mọi đầu nối. Khi mua cho hệ chằng néo, cần đối chiếu cả cáp, đầu nối, ty và phần neo.
Đổi cỡ 3/8, 5/8 khi nhãn xác nhận đơn vị inch
Vuốt ngang để xem đủ bảng trên màn hình nhỏ.
| Cỡ ghi bằng inch | Giá trị đổi sang mm | Lưu ý |
|---|---|---|
| 3/8 inch | 9,525 mm | Không tự thay bằng cáp 10 mm. |
| 5/8 inch | 15,875 mm | Không tự thay bằng cáp 16 mm. |
Bảng trên là phép đổi đơn vị theo 1 inch = 25,4 mm, không phải công bố đường kính đo thực tế hoặc tải. Nếu “3/8”, “5/8”, “TK” chỉ là cách gọi trong bảng hàng, hãy yêu cầu xác nhận đơn vị và mã quy cách. Không suy khối lượng kg/m từ tên gọi chưa đầy đủ.
Cùng đường kính còn cần kiểm tra gì?

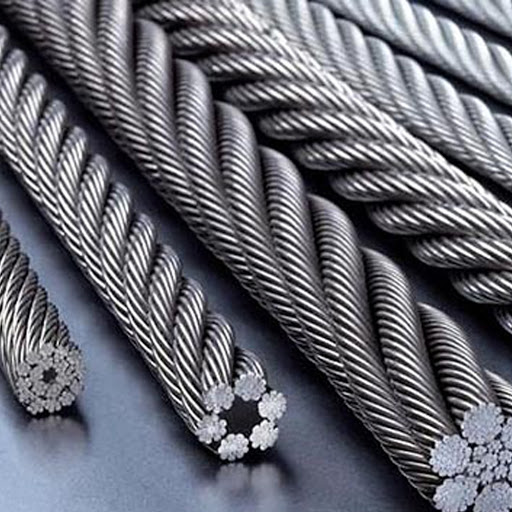

- Kết cấu một tao hay nhiều tao, số sợi, lõi và chiều bện.
- Vật liệu/lớp bảo vệ, cấp bền và hồ sơ của đúng cuộn.

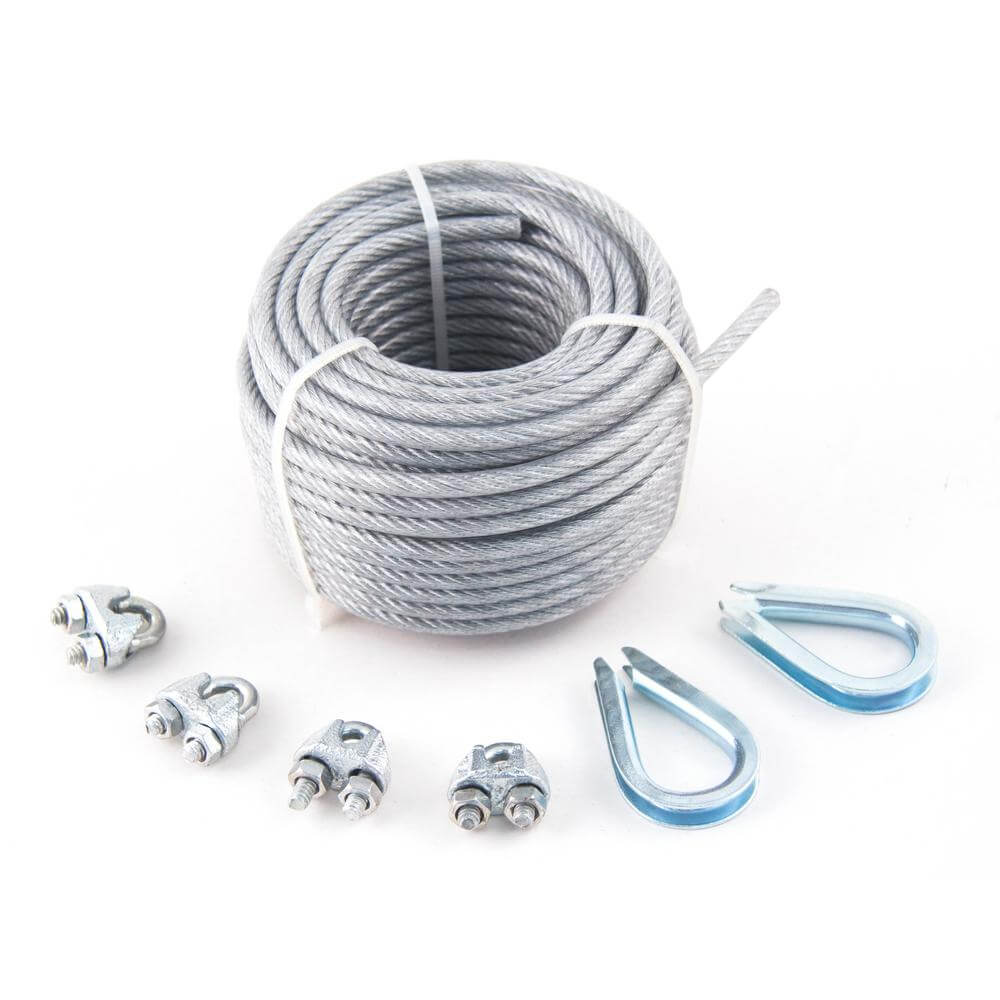

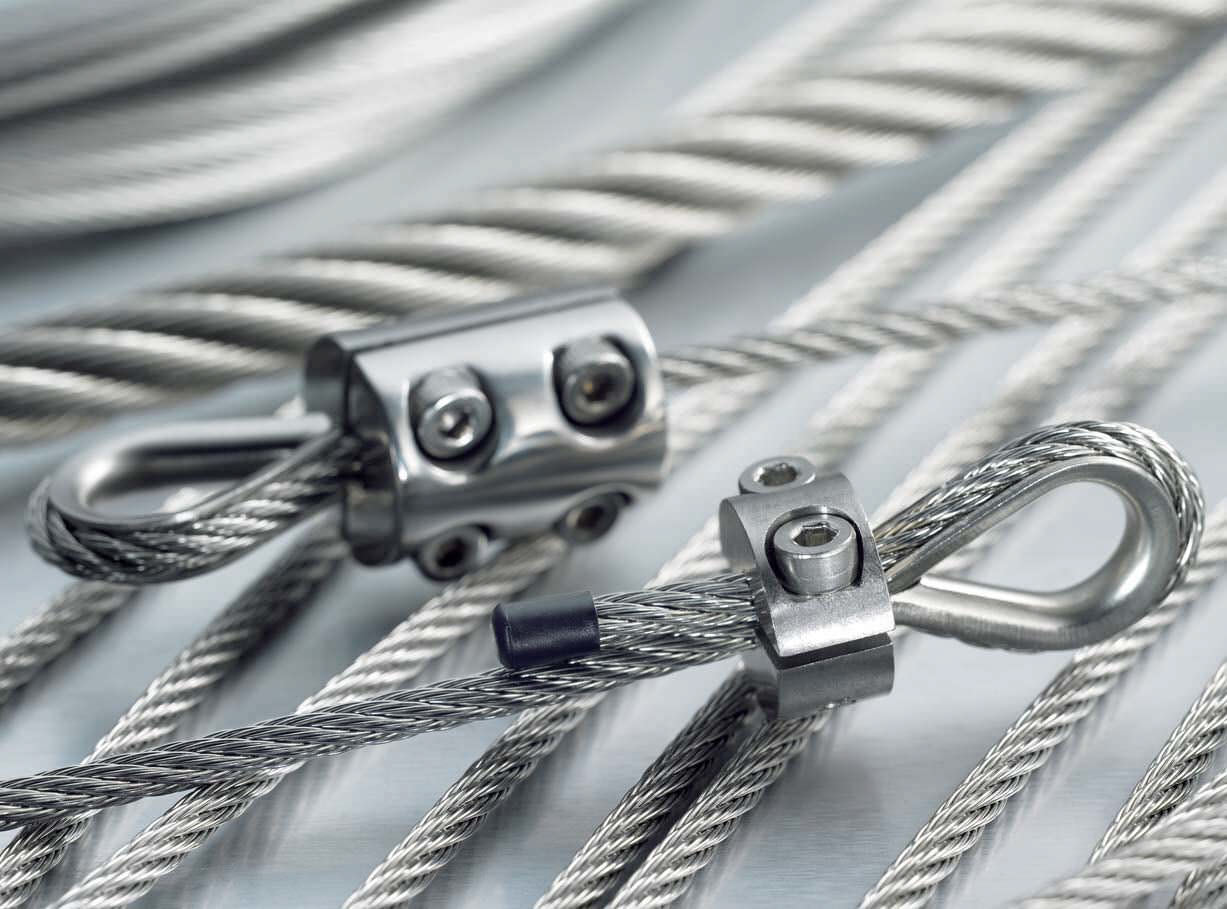

- Kiểu đầu cáp, khả năng tương thích với yếm, kẹp, ma ní và tăng đơ.
- Yêu cầu chịu lực và điều kiện môi trường của hệ chằng.
Xem Cáp Thép Chằng và Cáp Lụa; đọc thêm cấu tạo và thuật ngữ cáp thép. Không phân cáp cứng/mềm chỉ từ số inch.
Bộ chằng néo gồm các chi tiết có vai trò khác nhau
Vuốt ngang để xem đủ bảng trên màn hình nhỏ.
| Thành phần | Vai trò cần đối chiếu | Sản phẩm |
|---|---|---|
| Cáp và đầu cáp | Truyền lực chằng; đầu nối phải đúng kết cấu cáp. | Cáp Thép Chằng, Yếm cáp, Maní U, Tăng Đơ |
| Ty neo | Nối phần neo trong đất với hệ chằng. | Ty Neo Chằng |
| Búp sen/phần neo | Giữ hệ neo trong điều kiện đất và cấu hình được thiết kế. | Búp Sen |
| Ống, đầu đuôi chằng lệch | Tạo hình học chằng theo phương án kết cấu. | Ống + Đầu Đuôi Chằng Lệch |
| Máng che | Che/nhận biết đoạn dây theo vị trí lắp; không tăng tải chằng. | Máng Che Dây Chằng |
Khả năng giữ của bộ neo phụ thuộc nền đất, kiểu neo, hướng lực và thi công. Không lấy tải của ty để thay cho sức giữ của toàn bộ hệ. Ty chôn trong đất không tự là điện cực tiếp địa; máng che cũng không thay sứ cách điện hoặc phần chịu lực.
Ví dụ neo nở của Hubbell CHANCE có yêu cầu riêng về phần neo và cỡ ty. Đây là tài liệu nhận diện nguyên tắc, không phải xác nhận model hay tải cho búp sen trong ảnh Dư Cẩm.
Thông tin nên ghi trên yêu cầu báo giá
Vuốt ngang để xem đủ bảng trên màn hình nhỏ.
| Mục | Nội dung cần gửi |
|---|---|
| Cáp | Mã/nhãn, đơn vị đường kính, kết cấu, chiều dài từng đoạn và số lượng. |
| Liên kết | Ảnh/bản vẽ đầu cáp, cỡ yếm, ma ní, tăng đơ và điểm gá. |
| Neo | Ty, phần neo, điều kiện đất và bản vẽ được chọn cho công trình. |
| Phụ kiện bổ sung | Ống chằng lệch, máng che, bu lông/đai ốc; ghi rõ món mua riêng và món cần theo bộ. |
| Hồ sơ | Yêu cầu vật liệu, lớp phủ, thông số tải và giấy tờ đúng lô nếu công trình yêu cầu. |
Có tính tải cho phép chỉ từ đường kính cáp được không?
Không. Cần hồ sơ cáp, đầu nối và thiết kế hệ chằng. Lực kéo đứt không phải tải làm việc; bài viết không đưa một bảng tải chung cho mọi cáp cùng đường kính.
Mua theo kg hay theo mét?
Ghi rõ đơn vị và chiều dài cần dùng. Nếu báo giá theo kg, cần khối lượng đơn vị của đúng quy cách để đối chiếu số mét dự kiến, không lấy hệ số từ cáp khác.
Đọc thêm cách đối chiếu phụ kiện đầu cáp hoặc chọn cáp thép chằng để hỏi giá qua Zalo.
Từ thông tin trong bài đến yêu cầu mua hàng
Cung cấp ảnh, đường kính, kết cấu, chiều dài và mục đích treo hoặc kéo. Với yêu cầu chịu tải, cần hồ sơ tải làm việc của đúng mã và cả phụ kiện ghép; không tự suy tải an toàn từ đường kính.
Sản phẩm để đối chiếu quy cách
- Cáp Thép Chằng Mã: CAPTHEP
Kiểm tra thông số của từng mã trước khi chọn cho công việc thực tế.
