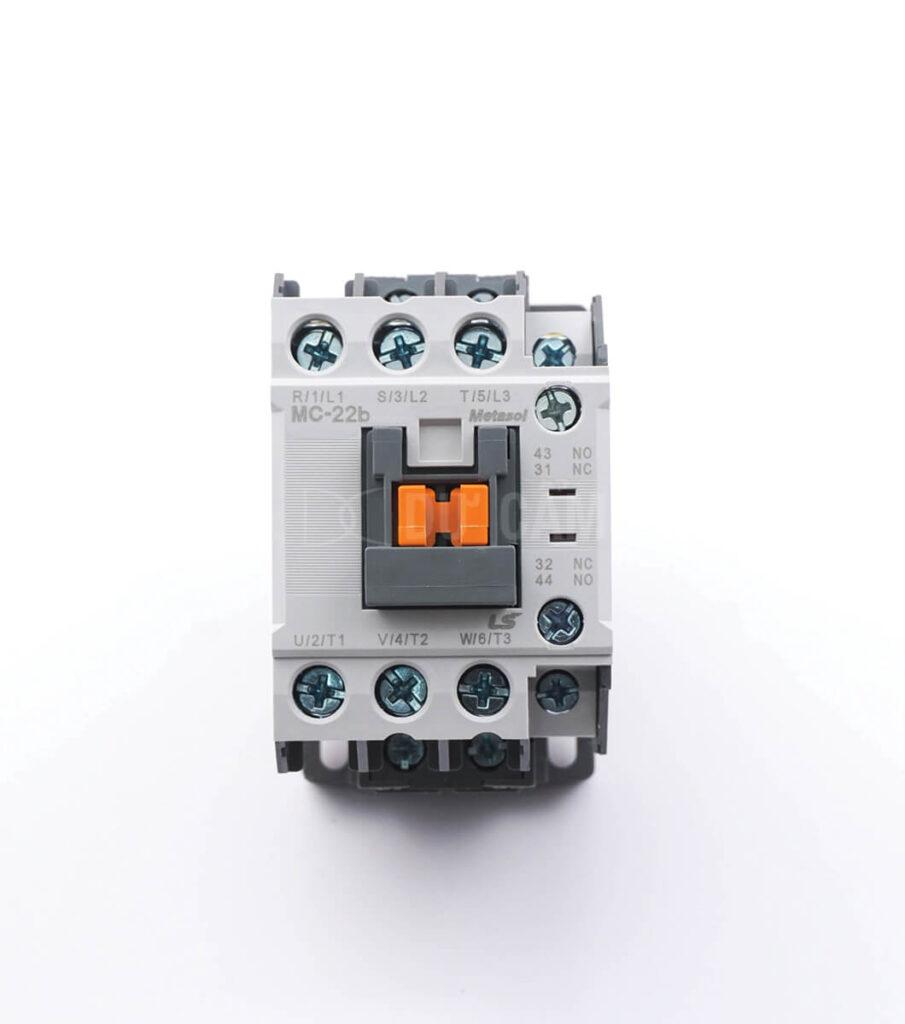

Contactor MC-22B LS

Contactor LS MC-22B thuộc dòng Metasol, dùng đóng cắt tải qua mạch điều khiển. Khi chọn cho động cơ, cần đọc định mức theo cấp sử dụng AC-3 và điện áp tải, đồng thời xác nhận riêng nguồn cấp cuộn hút.

Thông số chọn MC-22B theo điện áp tải

Hai hàng AC-3 trên là thông số tham chiếu từ LS cho model, không phải xác nhận một bộ hoàn chỉnh dùng được cho mọi động cơ cùng công suất. Các chế độ đóng cắt khác cần bảng định mức tương ứng.

Điểm cần lưu ý riêng với MC-22B

MC-22B có mức 11 kW tại 380–440 V theo bảng AC-3, nhưng chỉ 5,5 kW tại 220–240 V. Hai mức này là điều kiện đóng cắt của tiếp điểm chính, không phải lựa chọn điện áp coil.

Chọn coil và rơ le cùng bộ

Điện áp cuộn hút là nguồn điều khiển; điện áp ở bảng AC-3 là điện áp tải. Nếu cần coil 220 V, hãy ghi rõ 220 V AC hay DC và tần số trên nhãn. Không chọn coil chỉ dựa vào điện áp động cơ.

Bảng phối hợp Metasol có dòng MT-32 cho model này. Tương thích kiểu ghép không đồng nghĩa mọi dải MT-32 đều phù hợp với tải. Contactor thực hiện đóng cắt; rơ le nhiệt và thiết bị bảo vệ ngắn mạch cần được phối hợp theo thiết kế.

Hướng dẫn chọn cả bộ

Xem bảng contactor LS và cách chọn rơ le cùng bộ. Bài hướng dẫn có bảng đối chiếu mã, dải rơ le và những thông tin cần gửi khi mua cùng bộ.

Báo giá contactor LS MC-22B

Gửi “MC-22B; coil …; điện áp và dòng tải …; tiếp điểm phụ …; MT-32 dải … hoặc chỉ mua contactor”. Nếu thay thế, gửi ảnh nhãn contactor và rơ le đang dùng. Thêm số lượng, nơi giao và thời điểm cần hàng để Dư Cẩm kiểm tra quy cách. Giá, tình trạng hàng và điều kiện giao nhận được xác nhận theo báo giá.

Gửi yêu cầu báo giá contactor LS MC-22B

Mã liên quan để đối chiếu

Contactor LS MC-18B. Chỉ thay model sau khi xác nhận quy cách phù hợp.

Nguồn đối chiếu: LS ELECTRIC — bảng định mức Metasol · Catalogue Metasol — bộ ghép contactor và rơ le. Đối chiếu lại catalogue và nhãn của đúng phiên bản khi đặt hàng.
