Cáp điện 3 pha: số lõi, dây trung tính và dây PE

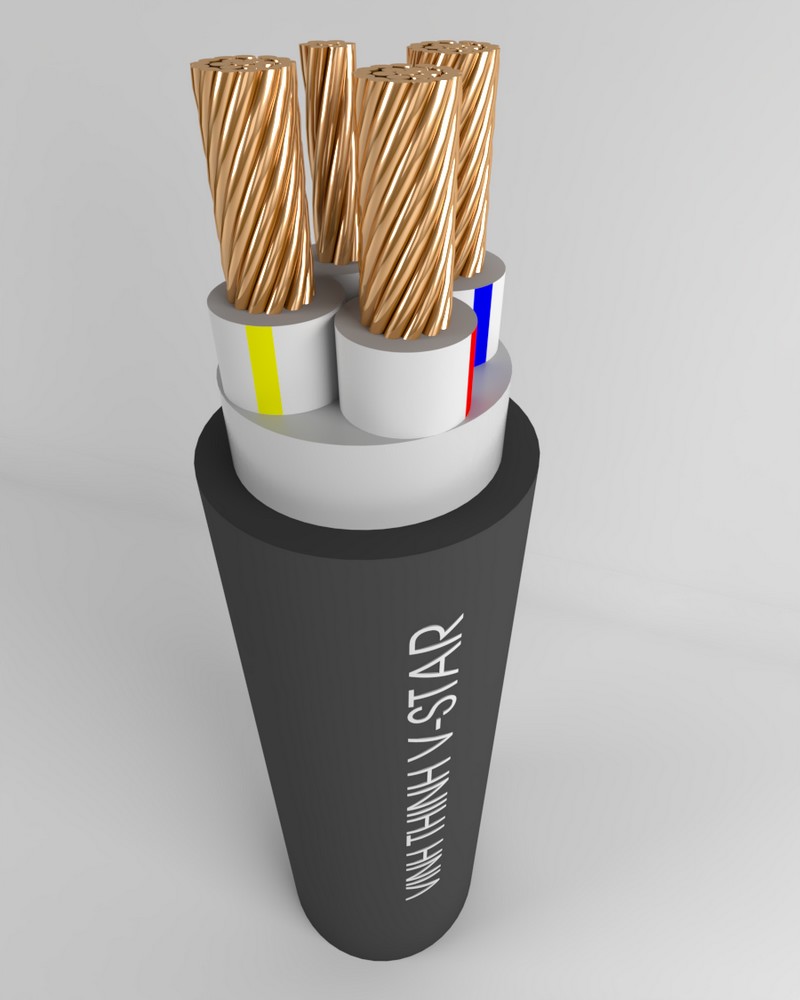

Cáp điện 3 pha là cáp được lựa chọn cho mạch sử dụng nguồn ba pha. Số lõi phải đáp ứng sơ đồ mạch và chức năng của từng dây. Chỉ biết nguồn “3 pha” chưa đủ để chốt cáp 3, 4 hay 5 lõi.

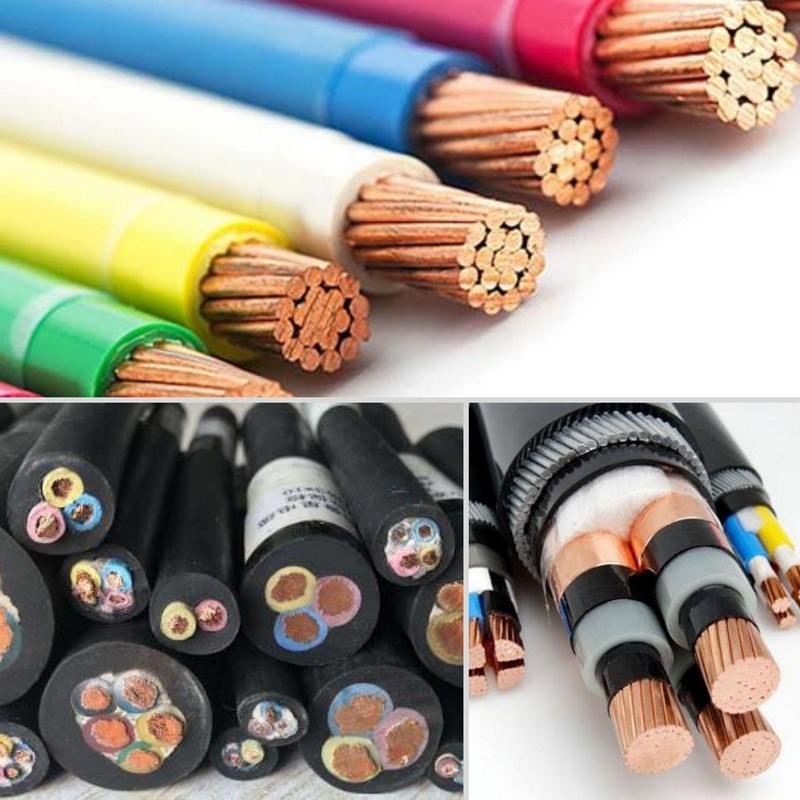

Phân biệt dây pha, trung tính và bảo vệ

N và PE có chức năng khác nhau. Trong hệ thống TN-S, hai dây này được tách riêng. Không tự nối chung tại thiết bị hoặc coi dây trung tính là dây bảo vệ. Việc lựa chọn hệ thống nối đất thuộc thiết kế điện của công trình.

Vì sao không có một số lõi cố định cho mọi tải?

Một tải ba pha không cần N và một tủ có thêm các tải một pha có thể yêu cầu cấu hình dây khác nhau. Dây PE có thể nằm trong cáp hoặc được bố trí riêng theo phương án hợp lệ. Do đó, phải đọc bản vẽ và hướng dẫn thiết bị trước khi đặt hàng.

Cũng không mặc định dây N luôn nhỏ hơn dây pha: tải không cân bằng và dòng hài có thể làm dòng trung tính tăng. Hồ sơ thiết kế cần xác định cả tiết diện pha, N và PE.

Thông tin cần gửi khi hỏi cáp 3 pha

• Ảnh nhãn tải hoặc danh sách thiết bị của tủ điện.
• Điện áp nguồn, sơ đồ cấp điện và yêu cầu có dây N.
• Quy cách từng lõi, chiều dài tuyến và phương pháp đi cáp.
• Vật liệu ruột dẫn, mã cáp và thiết bị bảo vệ theo hồ sơ.

Câu hỏi thường gặp

Cáp 4 lõi có phải luôn là 3 pha và 1 trung tính?

Phải đối chiếu chức năng từng lõi trong bản vẽ. Không xác định chức năng chỉ bằng cách đếm lõi.

Chọn cáp xong có thể đấu theo hướng dẫn chung trên mạng không?

Cần thợ điện có chuyên môn thực hiện theo sơ đồ của tải và hệ thống bảo vệ thực tế.
