Phụ kiện lưới điện hạ thế: công dụng và lựa chọn

Phụ kiện lưới điện cần được chọn theo chức năng: nối điện, treo/néo dây, dẫn cáp hoặc gá lắp. Bài này giúp đối chiếu sản phẩm và thông tin cần gửi khi hỏi mua. Các phụ kiện cơ khí, thiết bị trung thế hoặc tiếp địa được phân biệt riêng; không dùng tiêu đề hạ thế để gán cấp điện áp cho mọi món.

Tìm kẹp dừng, kẹp ngừng hay kẹp IPC: cần làm rõ công việc

Kẹp dừng dây điện có phải là kẹp IPC không?

Không nên chọn chung chỉ theo chữ “kẹp”. Trước khi hỏi hàng, xác định theo hồ sơ công việc bạn cần giữ dây tại vị trí gá/neo hay cần tạo nhánh điện. Gửi tên đang tìm cùng ảnh mẫu, dấu mã, thông tin dây và vị trí lắp; cách gọi “kẹp dừng 1 pha” một mình chưa đủ để xác nhận mã phù hợp.

Xem riêng Kẹp Ngừng Dây và Kẹp IPC rẽ nhánh cách điện. Hai trang giúp nhận diện mặt hàng đang hỏi; không dùng trang IPC để mặc định thay cho kẹp ngừng hoặc ngược lại.

Kẹp ngừng 2 lỗ/4 lỗ: đọc số lõi và kiểu neo

Với mẫu Kẹp Ngừng Dây đang giới thiệu, cần phân biệt số rãnh/lỗ của ngàm, số lõi được giữ và cấu tạo cáp. Dây Duplex và cáp ABC nhiều lõi không tự dùng chung một mã kẹp. Ghi thêm đường kính ngoài từng lõi, điểm gá/neo và yêu cầu cơ khí của tuyến.

Bản vẽ hiện có trên trang sản phẩm ghi KNC-HP-2×14 cho 2 × 14 mm² và KNC-HP-4×25 cho 4 × 25 mm²; thông tin vật liệu trong bản vẽ là thép CT4 mạ kẽm nhúng nóng và nhựa. Chỉ dùng để đối chiếu đúng mẫu, không coi là hồ sơ chung cho mọi hàng 2 lỗ hoặc 4 lỗ.

Nhà sản xuất cũng tách riêng loại cáp: ví dụ Ensto SO157.1 cho cáp 2 lõi và SO158.1S cho cáp 4 lõi. Thông số của ví dụ không áp cho mẫu chưa xác nhận hãng.

Thêm Kẹp Ngừng Dây vào yêu cầu báo giá; nếu cần nối nhánh điện, xem cách đọc nhãn IPC và kiểm tra số bu lông, cơ cấu siết.

Nếu cần rẽ nhánh bằng IPC, phải ghi riêng thông tin gì?

Ghi dây chính và dây rẽ thành hai dòng, kèm vật liệu, tiết diện, mã cáp và mã kẹp nếu đã biết. Xem cách đọc thông số IPC trước khi gửi yêu cầu; mã, lực siết và phạm vi dùng cần được đối chiếu với tài liệu đúng phiên bản.

Ví dụ tài liệu hãng để phân biệt hai nhóm chức năng: Ensto SO158.1S — kẹp căng và Ensto SLIW54 — kẹp IPC. Đây là ví dụ theo từng mã của hãng; mã hàng được chào tại Dư Cẩm cần có tài liệu đối chiếu riêng.

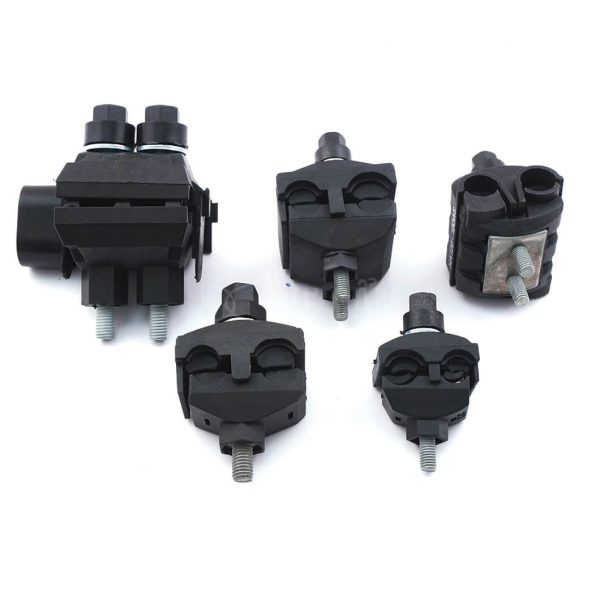

Kẹp IPC

Kẹp IPC là gì?

Kẹp IPC cần được chọn theo chức năng kết nối, loại dây và tài liệu của đúng mã. Không coi một mẫu IPC là phương án thay cho mọi kiểu kẹp khác.

Kẹp IPC có chức năng tạo ra các điểm nối rẽ, có thể từ dây chính sang chính hoặc chính sang phụ. Vị trí dùng và loại dây phải nằm trong phạm vi của đúng mã IPC; không tự áp một mẫu kẹp cho mọi cấp lưới điện.

Ưu điểm của phụ kiện lưới điện hạ thế kẹp IPC

Khi so sánh IPC với một kiểu đầu nối khác, cần đối chiếu cùng yêu cầu kết nối, loại cáp và điều kiện lắp đặt. Cấu tạo bọc cách điện của một phiên bản không thay cho việc kiểm tra tài liệu và lắp đúng hướng dẫn của mã đó.

Ngoài ra, còn có một số ưu điểm sau:

• Trình tự lắp và xử lý lớp cách điện cần theo hướng dẫn của đúng mã kẹp và loại cáp.
• Tiếp xúc cần đúng dải dây, vật liệu, vị trí và lực siết của phiên bản kẹp; lắp sai có thể làm hỏng mối nối hoặc dây dẫn.
• Khả năng kín nước, chống ăn mòn và chịu thời tiết phải theo tài liệu đúng mã, loại cáp và điều kiện lắp đặt; không áp dụng cam kết tuyệt đối cho mọi kẹp IPC.
• Cơ cấu siết, lực siết và cách kiểm tra hoàn tất phải theo hướng dẫn của đúng phiên bản.

Nhờ những ưu điểm này mà kẹp IPC là phụ kiện lưới điện hạ thế thông dụng và vô cùng cần thiết.

Các lưu ý khi lựa chọn mua kẹp IPC

Khi mua IPC, ghi riêng tiết diện và vật liệu dây chính/dây rẽ, loại cáp, mã kẹp đầy đủ và cấu hình bu lông. Cần đối chiếu hướng dẫn lắp và điều kiện làm việc của đúng model; số bu lông một mình chưa xác nhận tương thích.

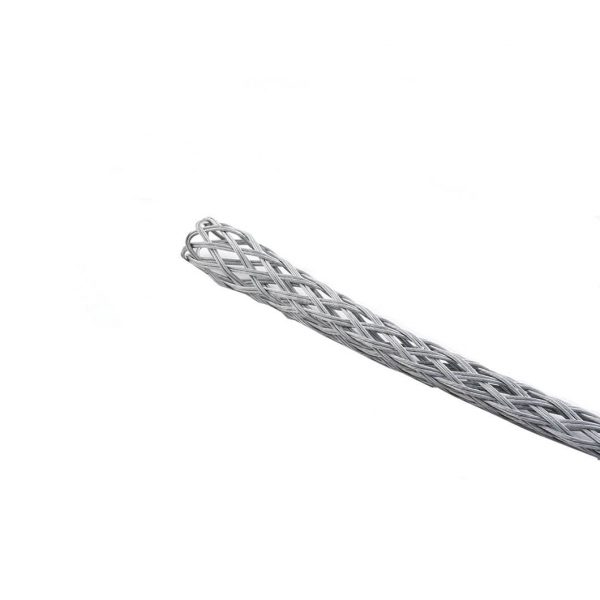

Rọ kéo cáp và phụ kiện dẫn tuyến

Rọ kéo cáp là phụ kiện giúp liên kết cáp điện, cáp ngầm cùng với dây thừng để giúp cho việc rút dây cáp ngầm có thể dễ dàng đi trong ống.

Cấu tạo rọ kéo cáp gồm có 2 bộ phận:

• Một đầu làm nhiệm vụ rút chặt cáp
• Đầu mắt nối với hệ kéo tương thích theo tài liệu; không mặc định rọ kéo cáp là phụ kiện nâng hàng.

Rọ cần đúng dải đường kính ngoài của cáp, chiều dài lưới và tải làm việc của đúng model. Phân biệt rọ kéo thi công với rọ đỡ cố định; lực kéo đứt không phải tải làm việc.

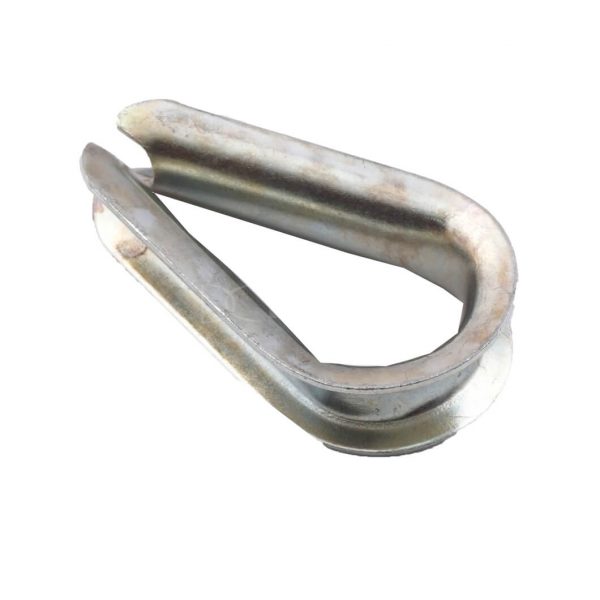

Yếm Cáp

Yếm cáp là gì?

Yếm cáp lót mặt trong của mắt cáp thép. Kiểu khóa hoặc ép đầu cáp phải phù hợp kết cấu cáp và tài liệu bộ phụ kiện, không dùng một cách cố định cho mọi loại.

Cấu tạo của phụ kiện lưới điện hạ thế Yếm cáp?

Yếm có rãnh theo đường vòng mắt cáp. Vật liệu, phương pháp chế tạo và lớp phủ phải theo đúng mã; không suy ra quy trình đúc/rèn từ hình ảnh.

Đường kính mỗi sợi cáp sẽ phù hợp với một loại yếm cáp có kích thước khác nhau.

Mục đích sử dụng của Yếm cáp

Phụ kiện lưới điện hạ thế này được sử dụng với các mục đích sau:

• Có tác dụng chống bẹp các đầu cáp, cố định được khuôn hình vòng móc của đầu cáp.
• Giúp bảo vệ, tránh mắt cáp bị mài mòn bởi lực ma sát
• Giúp đỡ mặt trong của mắt cáp; khả năng giữ đầu cáp phụ thuộc bộ khóa/ép đầu tương thích, không do riêng yếm bảo đảm.

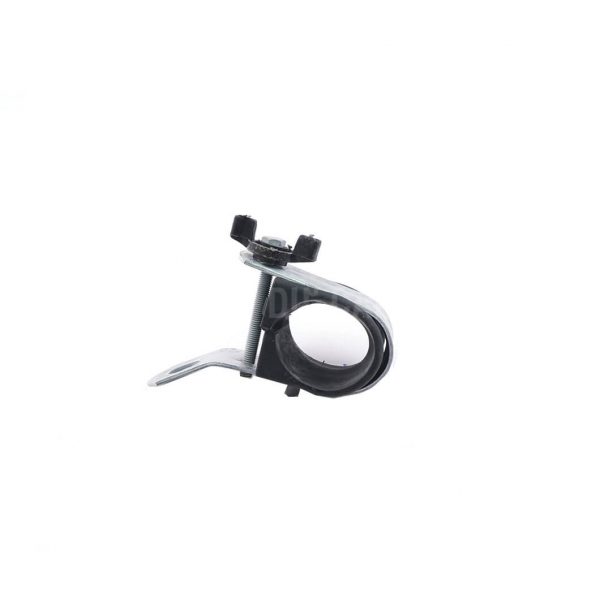

Phụ kiện lưới điện hạ thế được săn lùng – Móc Treo Cáp

Móc treo cáp là một phụ kiện đường dây hạ thế được dùng để giữ cáp.

Cấu tạo của móc treo cáp bao gồm:

• Thân kẹp: có một đai thép bọc bên ngoài được sử dụng để móc vào tấm móc hoặc bulong treo ốp cột ở trên cột điện. Nó được đính kèm thêm 1 đai ốc chuồn chuồn và 1 bulong được chế tạo từ thép mạ kẽm nhúng nóng.
• Vòng đệm ôm cáp: được sản xuất bằng nhựa bền, tạo bề mặt ôm cáp phù hợp. Phải xác nhận dải cáp và cách lắp; vòng đệm không tự bảo đảm vỏ cáp không hỏng khi chọn sai.

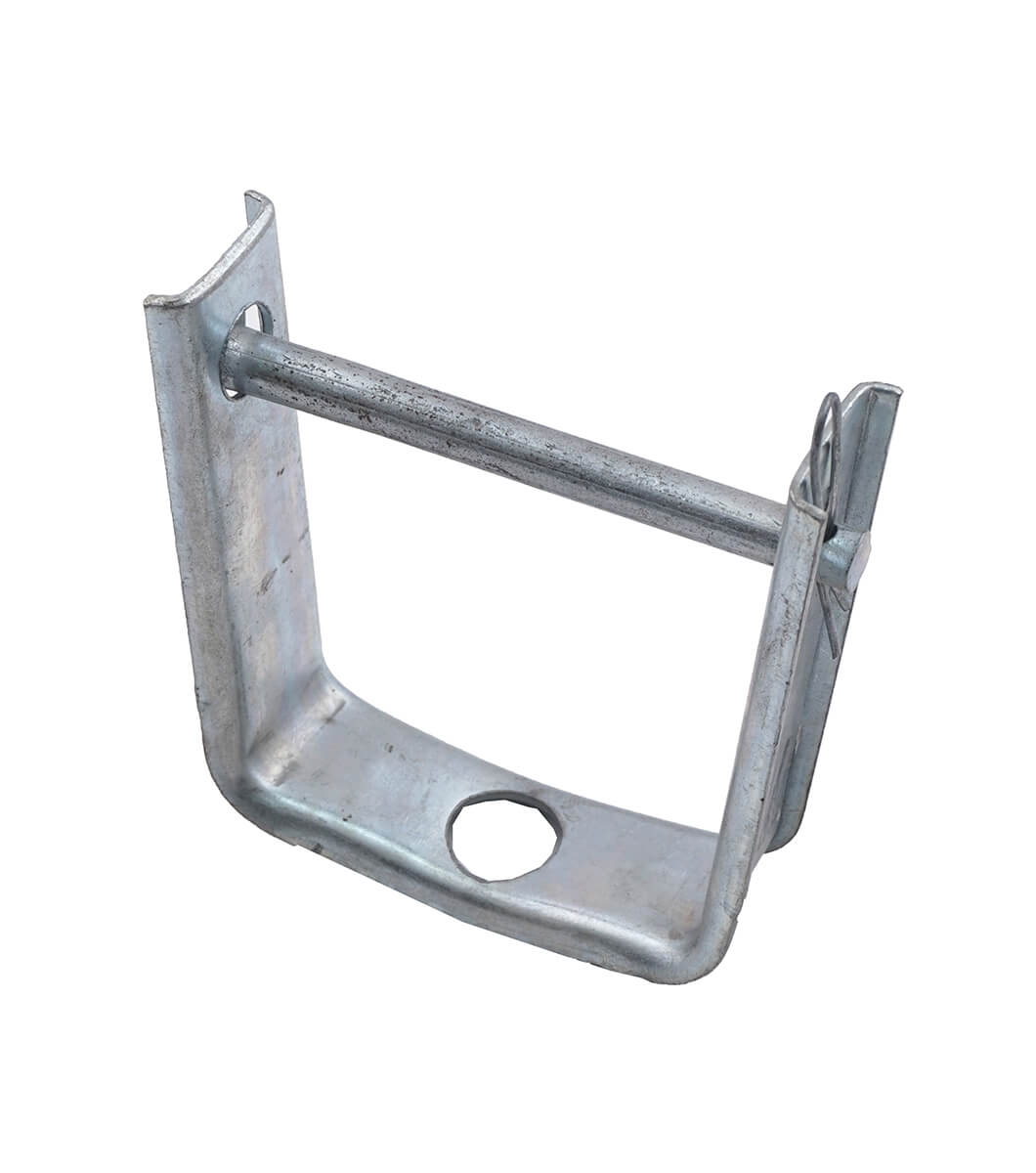

U Rãnh Xi

U rãnh xi là một phụ kiện lưới điện hạ thế, dùng để tạo ra các điểm kết nối đồng thời nâng đỡ sứ cách điện nằm ở trụ điện. Chức năng đỡ trung gian hay giữ cuối tuyến phải theo thiết kế của bộ sứ và khung, không xác nhận chỉ từ hình chữ U.

Cấu tạo của U rãnh xi gồm 2 phần:

• Phần đế: có lỗ và sử dụng bulong để cố định vô cột điện.
• Phần tai: hình chữ U, có lỗ ở xuyên tâm để bắt sứ cách điện, sử dụng chốt để cố định.

Vật liệu và lớp bảo vệ bề mặt của U rãnh xi cần xác nhận theo mã hàng và môi trường sử dụng; không có cam kết không bị ăn mòn trong mọi điều kiện.

Bảng chọn rọ, lu lô và yếm cáp

Vuốt ngang để xem đủ bảng trên màn hình nhỏ.

Phân biệt cóc căng dây, lắc cáp và ròng rọc. Đối chiếu thêm hướng dẫn phân loại rọ của Hubbell Kellems; thông số từng mã cần xác nhận riêng.

Bu lông, cùm U và cổ dê: chọn theo hình học liên kết

Ghi đường kính và bước ren, chiều dài tổng/đoạn ren, tâm lỗ, chiều dày cụm ghép và kiểu đầu. M14/M16 là đường kính danh nghĩa ren hệ mét, không phải tiết diện mm². Đầu móc hở, mắt và xoắn không tự thay thế nhau; không bẻ/hàn để đổi kiểu.

Vuốt ngang để xem đủ bảng trên màn hình nhỏ.

Giá đỡ, móc treo và khóa néo: phân biệt điểm đỡ với điểm ngừng dây

Kẹp treo đỡ dây khác khóa néo chịu lực dọc; bộ gá phải tương thích với cả kẹp, dây và kết cấu cột. Dải tiết diện chưa đủ nếu thiếu đường kính ngoài, kết cấu dây và tài liệu model. Các lem và phụ kiện bộ sứ cần được đối chiếu theo cấp lưới thực tế, không mặc định đều dùng hạ thế.

Vuốt ngang để xem đủ bảng trên màn hình nhỏ.

Với U Rãnh Xi và hai trang Rắc — mã trang 1001262, Rắc — mã trang 1001311, xem bảng ghép sứ, khung và chốt. Với ty và búp sen, xem bộ chằng néo.

Đầu nối đồng và kẹp tiếp địa không phải phụ kiện nâng kéo

Vuốt ngang để xem đủ bảng trên màn hình nhỏ.

• Kẹp chữ C: ghi riêng dây chính/nhánh, dạng dây, mã kẹp và khuôn ép; không chỉ cộng tổng tiết diện.
• Kẹp bướm: ghi bề rộng × chiều dày thanh đồng và chức năng giữ cơ khí hay nối điện.
• Bu lông thau: xác nhận mác vật liệu, ren và yêu cầu cụm ghép; thau không phải đồng nguyên chất.
• Mỏ vịt: làm rõ chức năng kẹp và bộ thiết bị. Nếu dùng trong tiếp địa bảo vệ, cần dòng chịu ngắn mạch kèm thời gian, cùng dây và đầu nối phù hợp.

Ví dụ tài liệu hãng: Burndy về kẹp C, dải dây và khuôn; Hubbell CHANCE về bộ tiếp địa. Không dùng thông số của những ví dụ này làm thông số cho sản phẩm chưa xác nhận mã.

Thiết bị trung thế và đầu nối: tách riêng khỏi phụ kiện cơ khí

Nếu danh sách vật tư có FCO, dây chì, chống sét van hoặc chụp bảo vệ, cần đối chiếu hồ sơ thiết bị riêng. Các món này không tự mang cùng cấp điện áp với phụ kiện treo/néo, bu lông hoặc IPC chỉ vì cùng xuất hiện trong danh mục lưới điện.

• Bộ FCO và cần/ống chì: phân biệt bộ hoàn chỉnh với phần thay thế; dòng dây chì cần theo hồ sơ phối hợp bảo vệ.
• Chống sét van LA: đọc riêng Ur, Uc/MCOV và thông tin hệ thống theo mã đã duyệt.
• Chụp FCO, LB FCO, LA và máy biến thế: đối chiếu đúng vị trí, kích thước và hướng dây; màu không xác định cấp điện áp.
• Kẹp quai và kẹp hotline: kiểm tra cả dây chính, quai, điểm tiếp xúc và dây rẽ. Kẹp không có chức năng hạ áp.
• Kẹp nhôm AC, kẹp đồng nhôm và kẹp ép: gửi vật liệu và quy cách riêng của từng dây; không suy dải dùng từ số bu lông hoặc ảnh.

Xem đầy đủ danh sách sản phẩm và hồ sơ hỏi giá thiết bị, phụ kiện trung thế. Danh sách có đường dẫn đến từng mẫu, phân biệt các trang cùng tên và các điểm cần xác nhận trước khi đặt.

Sứ cách điện, gối đỡ và tấm phíp: chọn theo vị trí dùng

Danh mục có cả phụ kiện hạ thế, sứ cho cấu hình đường dây khác và vật liệu dùng trong thiết bị. Chọn trước công việc: giữ dây, chịu lực treo/néo, cách điện dây chằng, đỡ thanh dẫn hay làm chi tiết từ tấm. Tên “sứ” không xác định chung vật liệu và cấp điện áp cho các nhóm này.

Với sứ ống chỉ, puly, sứ trắng và ống co, xem bảng nhận diện 5 trang sản phẩm và cách ghép chốt/khung.

Sứ đứng, ty/chân sứ và giáp buộc

Đối chiếu cả sứ, dây và bộ gá. Rãnh/cổ phải khớp kiểu giáp, còn ty/chân sứ phải khớp mặt ghép. Giáp buộc giữ dây tại sứ khác với giáp néo; đường kính ngoài của dây và kiểu cổ sứ là thông tin cần có khi tra bảng chọn.

Trang sản phẩm	Thông tin nên gửi
Sứ Đứng	Mã và vật liệu; Cấp điện áp; Đầu giữ dây; Chân gá
Sứ Đứng Polyme và Ty	Nhận dạng; Yêu cầu điện; Phần giữ dây; Ty và chân gá
Chân Sứ Đỉnh Cong	Quy cách đang giới thiệu; Hình học; Liên kết với sứ; Vật liệu/lớp phủ
Giáp Buộc Sứ	Kiểu buộc; Dây dẫn; Sứ ghép cùng; Cấu hình tuyến

Sứ treo polyme và phần tử sứ dĩa

Làm rõ mua một thân cách điện, phần tử sứ rời hay cả bộ chuỗi. Ghi vị trí treo/néo, chiều dài ghép, hai đầu nối và yêu cầu tải; số tán hoặc số đĩa không tự xác nhận cấp điện áp.

Trang sản phẩm	Thông tin nên gửi
Sứ Treo ( Sứ Chuổi Polyme )	Mã sản phẩm; Kích thước; Điều kiện điện; Yêu cầu cơ
Sứ Dĩa	Phần tử; Hai đầu liên kết; Chuỗi hoàn chỉnh; Thông số

Sứ tăng cường FCO và kiểu mặt ghép

Cần mã FCO/cụm thiết bị, kích thước hai đầu gá và chỉ tiêu điện–cơ theo bản vẽ. Hai mẫu có cấu tạo mặt ghép khác nhau; không dùng thông số sứ treo thay cho sứ tăng cường. Bộ sứ tăng cường không đồng nghĩa một bộ FCO hoàn chỉnh.

Trang sản phẩm	Thông tin nên gửi
Sứ Tăng Cường FCO Polymer	Nhận dạng; Hai đầu gá; Kích thước; Yêu cầu điện
Sứ Tăng Cường FCO	Nhận dạng; Hai đầu gá; Kích thước; Yêu cầu điện

Sứ chằng, sứ khế và dây chằng

Sứ chằng tạo phần cách điện trong kết cấu dây chằng theo thiết kế. Cần hình lỗ/rãnh, đường kính dây và tải cơ đúng mã. Không coi chi tiết này bảo đảm mọi phần dây luôn an toàn khi hệ thống có sự cố; việc bố trí thuộc hồ sơ thiết kế và công việc của người có chuyên môn.

Trang sản phẩm	Thông tin nên gửi
Sứ Chằng ( Sứ Khế ) Thành Long	Nhận dạng; Kích thước; Dây chằng; Yêu cầu cơ
Sứ Chằng ( Sứ Khế ) Minh Long	Nhận dạng; Kích thước; Dây chằng; Yêu cầu cơ
Sứ Chằng ( Sứ Khế )	Nhận dạng; Kích thước; Dây chằng; Yêu cầu cơ

Gối đỡ thanh cái và sứ đỡ

Gửi mã mẫu và bản vẽ mặt gá cùng kích thước, số thanh dẫn mỗi pha. Hai trang hiện dùng cùng ảnh thân nhiều tán; ảnh không xác nhận gối SM40/SM45. Cần đối chiếu đúng mẫu trước khi đặt để tránh nhầm cấu hình.

Trang sản phẩm	Thông tin nên gửi
Sứ Đỡ Thanh Cái	Thanh dẫn; Gối đỡ; Bố trí; Yêu cầu kỹ thuật
Sứ Đỡ	Loại cần mua; Kích thước; Liên kết; Thông số

Khoảng cách giữa các gối và cấu hình thanh dẫn ảnh hưởng khả năng chịu lực khi ngắn mạch. Bảng chọn của nhà sản xuất áp dụng cho cấu hình được quy định, không chỉ cho một gối rời. Phân biệt điện áp làm việc, điện áp cách điện và điện áp thử; không dùng một số kV thiếu điều kiện làm định mức vận hành.

Phíp cam, phíp nâu và pic thủy tinh dạng tấm

Chọn theo mã vật liệu, chiều dày, khổ phôi và bản vẽ chi tiết. Cùng màu hoặc cùng khổ không xác nhận cùng hệ nhựa/cốt. Yêu cầu cách điện và kiểm soát tĩnh điện phải được xác định riêng; không gọi mọi tấm phíp là vật liệu chống tĩnh điện.

Trang sản phẩm	Thông tin nên gửi
Pic Cách Điện Cam	Dạng hàng; Khổ tham khảo; Chiều dày tham khảo; Vật liệu
Pic Cách Điện ( Nâu )	Mẫu nhận diện; Khổ tham khảo; Chiều dày tham khảo; Bản vẽ
Pic Thuỷ Tinh	Nhận dạng vật liệu; Kích thước phôi; Chi tiết hoàn thiện; Yêu cầu xác nhận

Khổ 1.000 × 2.000 mm và các chiều dày liệt kê ở trang phíp cam/nâu là quy cách tham khảo cần xác nhận khi hỏi hàng. Với pic thủy tinh, không tự mặc định FR-4 hoặc G10; gửi mã vật liệu và chỉ tiêu điện–nhiệt–cơ cần đáp ứng.

Thông số nào cần đọc riêng?

Điện áp hệ thống, điện áp thử, chiều dài đường rò, tải định mức và tải phá hủy là các thông tin khác nhau. Hồ sơ cần gắn với đúng mã và cấu hình. Số liệu của một hãng tham khảo không xác nhận thông số sản phẩm chưa rõ mã tại cửa hàng.

Tài liệu tham khảo để đối chiếu nguyên tắc chọn

• PLP — Distribution Tie: bảng chọn giáp theo dây và cổ sứ.
• Hubbell CHANCE — sứ chằng C9091041: ví dụ hồ sơ phân biệt mã, kích thước dây và tải.
• nVent — PE/N Busbar Support: ví dụ các trường điện áp và khoảng cách gối trong cấu hình xác định.
• Röchling — Durostone EPC 205: ví dụ tài liệu tấm vật liệu ghi riêng hệ nhựa/cốt và các chỉ tiêu.

Các tài liệu trên giúp đọc hồ sơ kỹ thuật, không phải chứng nhận các mẫu đang bán mang cùng hãng, mã hoặc định mức.

Ốc siết tiếp địa, đầu nối dây và khóa cáp thép

Danh mục có nhiều món cùng tên ốc siết nhưng khác chức năng. Kẹp cà na chọn theo cọc và dây; đầu nối thân chẻ đồng đỏ chọn theo cặp dây; khóa cáp thép chữ U thuộc liên kết cơ khí. Mẫu ốc siết mạ kẽm cần đối chiếu theo ảnh và hồ sơ, không lấy thông số PG/IP68.

Xem bảng chọn 17 sản phẩm cọc, kẹp, đầu nối, kim và đế để chuẩn bị quy cách từng dòng.

Gửi yêu cầu theo từng dòng sản phẩm

Mỗi dòng nên có: tên/mã trang, ảnh hoặc bản vẽ, kích thước, loại dây/thiết bị lắp cùng, số lượng và yêu cầu vật liệu/hồ sơ. Ghi rõ bộ cần đủ những chi tiết nào để tránh thiếu chốt, đai ốc, vòng đệm hoặc sứ khi giao.

Mở trang sản phẩm trong bảng và chọn nút hỏi giá để đưa đúng tên vào yêu cầu; hoặc liên hệ Dư Cẩm qua Zalo.
