Một nhãn dây cáp điện cần được kiểm tra như một bộ thông tin hoàn chỉnh: hãng, mã cáp, số lõi, tiết diện và cấp điện áp. Mục tiêu khi đọc nhãn là đối chiếu đúng hàng với bảng vật tư, không phải suy ra toàn bộ khả năng làm việc chỉ từ vài chữ in trên vỏ.
Kiểm tra nhãn theo năm nhóm thông tin
| Thông tin | Cách kiểm tra |
|---|---|
| Hãng và mã dòng | Ghi đầy đủ, giữ nguyên hậu tố và ký hiệu đặc biệt. |
| Số lõi | So với bảng vật tư; kiểm tra có lõi khác tiết diện hay không. |
| Tiết diện | Ghi theo mm²; phân biệt với đường kính tổng của cáp. |
| Cấp điện áp | Chép đúng nhãn, rồi đối chiếu tài liệu của mã tương ứng. |
| Chiều dài và đơn vị | Tách số mét mỗi đoạn, số đoạn và tổng nhu cầu. |
Nhận biết vật liệu trong phần mô tả cấu tạo

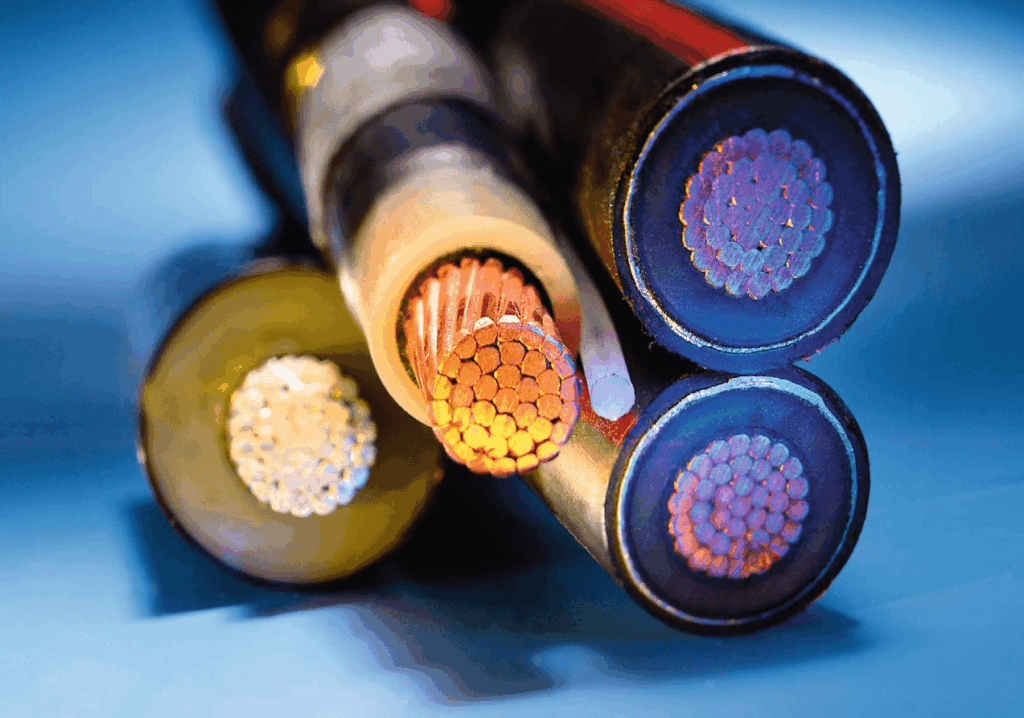

Ví dụ, tài liệu CADIVI mô tả CXV bằng cấu tạo đồng/XLPE/PVC. Trong trường hợp này, ruột dẫn bằng đồng, lớp cách điện là XLPE và lớp vỏ là PVC. Hãy đọc đúng vị trí của từng vật liệu thay vì gọi tất cả các lớp là vỏ cách điện.
Không dùng một bảng ký hiệu chung để tự xác nhận mọi tính năng. Có lớp XLPE không tự chứng minh cả cáp là loại ít khói, không halogen hoặc chống cháy; cần tài liệu của đúng sản phẩm và đặc tính mà công trình yêu cầu.
Các lỗi thường gặp khi chép bảng vật tư
- Viết tiết diện mm² thành đường kính mm.
- Chỉ ghi “cáp điện” hoặc tên hãng, bỏ mã dòng.
- Bỏ hậu tố khi sao chép từ catalogue.
- Nhầm dòng định mức của CB với khả năng tải của cáp.
- Gộp tổng chiều dài nhưng không nêu các đoạn phải giao liền.
- Dùng hình một cuộn cáp để kết luận toàn bộ thông số nhãn.
Gửi ảnh nhãn thế nào để dễ đối chiếu?
Chụp toàn bộ dòng ký hiệu và thêm ảnh tổng thể của cuộn hoặc tang nếu có. Nếu dòng chữ chạy dài, chụp các ảnh chồng mép để không mất phần giữa. Kèm tên hàng trong bảng vật tư và đánh dấu những mục chưa đọc được.
Không cần tự đoán ký hiệu bị mờ. Việc ghi rõ “chưa xác định” giúp nhà cung cấp hỏi đúng phần còn thiếu trước khi báo giá.
Sau khi đọc nhãn, đã đủ để chọn cáp cho công trình chưa?
Đọc nhãn chỉ là bước nhận diện. Khả năng phù hợp còn phụ thuộc thiết kế, tải, chiều dài tuyến và cách lắp. Người có chuyên môn cần kiểm tra những điều kiện này theo tài liệu kỹ thuật của đúng dòng cáp.
Câu hỏi thường gặp
Ảnh vỏ cáp có thay thế catalogue không?
Ảnh giúp nhận diện mã; catalogue và hồ sơ kỹ thuật giúp đối chiếu thông số. Hai nguồn nên được dùng cùng nhau.
Hai báo giá cùng tiết diện có thể so sánh trực tiếp không?
Chỉ nên so sánh sau khi xác nhận cùng hãng, mã dòng, số lõi, cấp điện áp, chiều dài và điều kiện giao nhận.
