Đầu cos phù hợp phải khớp cả phía nhận dây và phía bắt vào thiết bị. Biết cáp 50 mm² chưa đủ để xác định lỗ bu lông, chiều dài ống hoặc loại khuôn ép.
Ba thông số không được dùng thay nhau
| Thông số | Đơn vị / ký hiệu | Ý nghĩa |
|---|---|---|
| Tiết diện ruột dây | mm² | Kích thước phần dẫn điện, không phải đường kính ngoài cáp |
| Đường kính lỗ | mm hoặc Ø | Kích thước lỗ trên phần đầu tiếp xúc |
| Cỡ bu lông | M kèm kích thước ren | Cỡ ren danh nghĩa, không tự bằng đường kính lỗ thực |
Bản vẽ của từng mã mới cho biết lỗ thực, kích thước thân và phần nhận dây. Không lấy một lỗ Ø12,5 mm rồi gán cho mọi đầu cos trong cả dải tiết diện.
Đọc thông tin trên mã đầu cos
Một số dòng thể hiện tiết diện và cỡ lỗ trong mã, nhưng quy tắc ký hiệu không giống nhau giữa mọi nhà sản xuất. Cần đọc mã cùng bảng kỹ thuật. SC, DT, DTL1 và các dòng khác không được quy đổi chỉ từ tên gần giống.
Hướng dẫn chọn đầu cos của Klauke phân biệt các kiểu đầu nối và phạm vi ruột dẫn tương thích. Khi đặt mua, gửi thêm cấu tạo ruột dây nếu công trình có yêu cầu cụ thể.
Loại hai lỗ cần khoảng cách tâm
Khoảng cách tâm là khoảng cách từ tâm lỗ thứ nhất đến tâm lỗ thứ hai. Đối chiếu cùng đường kính lỗ, chiều rộng đầu tiếp xúc và vị trí bu lông trên thiết bị. Đo từ mép lỗ đến mép lỗ sẽ cho giá trị khác.
Nếu chưa có bản vẽ, gửi ảnh thẳng góc của mẫu và các kích thước đã đo cho người phụ trách kỹ thuật. Ảnh đơn lẻ không đủ để chốt mọi kích thước chính xác.
Mẫu yêu cầu mua rõ ràng
“Cần đầu cos đồng cho cáp 50 mm², đấu vào vị trí dùng bu lông M10. Xin gửi mã, bản vẽ lỗ thực, loại ruột dây tương thích và khuôn ép đề xuất.” Đây là mẫu thông tin hỏi hàng; cấu hình cuối phải đối chiếu với mã được chào.
Kiểm tra trước khi chốt đơn
- Vật liệu cos phù hợp với dây và điểm đấu.
- Dải dây và cấu tạo ruột dẫn đúng yêu cầu.
- Lỗ và khoảng cách tâm khớp bản vẽ thiết bị.
- Mã khuôn, dụng cụ và hướng dẫn lắp có sẵn.
- Số lượng, đóng gói và mã ghi rõ trong báo giá.

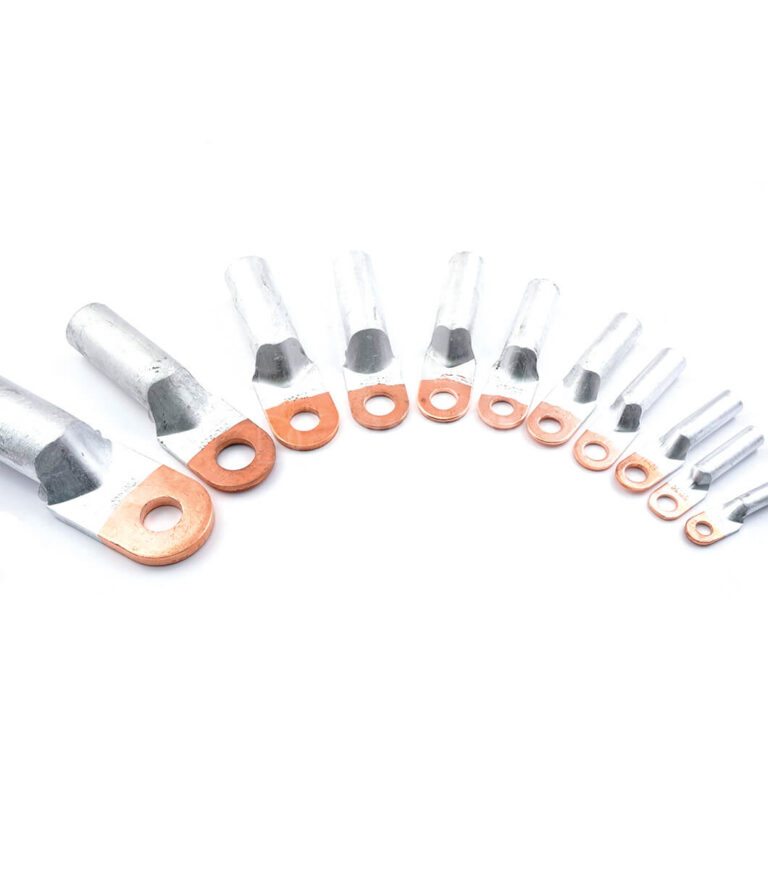

Xem danh mục đầu cos, cos đồng hai lỗ và cos đồng nhôm hai lỗ. Gửi ảnh/mã đầu cos cùng thông tin dây và điểm đấu để hỏi giá.
