Cọc Tiếp Địa

Cọc tiếp địa là một trong những bộ phận quan trọng để chống sét và đảm bảo an toàn cho lao động cũng như đời sống con người. Thế nhưng không phải cũng hiểu và biết cách lắp đặt cũng như những tiêu chuẩn cơ bản về cọc tiếp địa. Hãy cùng Dư Cẩm tìm hiểu những thông tin về sản phẩm này nhé!

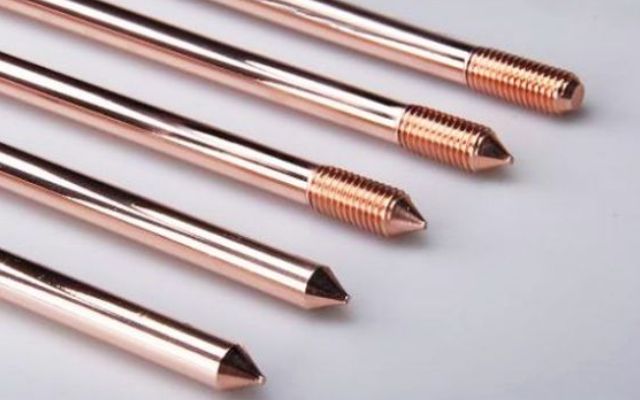

Cọc tiếp địa phải đạt được chuẩn chất lượng mới đưa vào sử dụng.

Khái Niệm Cọc Tiếp Địa

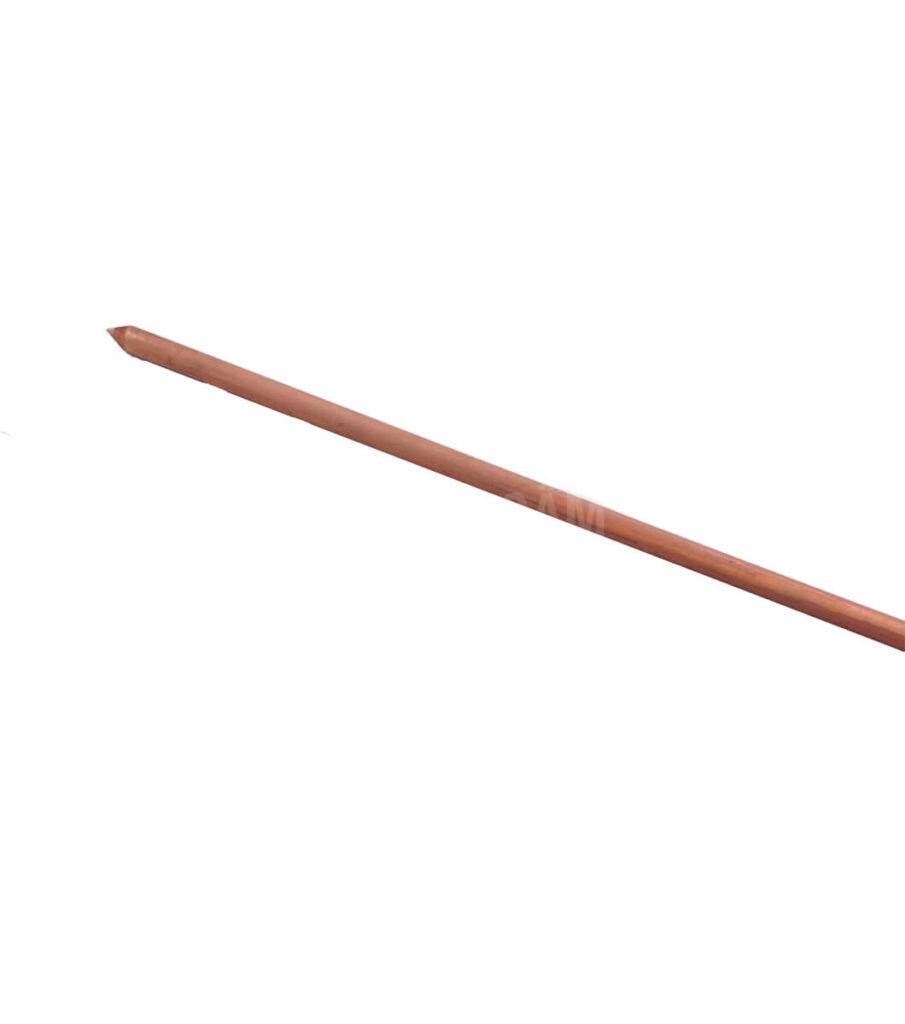

Cọc tiếp địa là thanh kim loại được vót nhọn 1 đầu để có thể cắm sâu xuống đất. Đối với đầu còn lại được thiết kế làm bằng để có thể đóng búa tạ tiếp xúc với cọc. Đầu cọc có thể được làm bằng ren để tiện cho việc nối 2 cọc lại với nhau.

Theo như TCVN 9358:2012, cọc được gọi với tên gọi là điện cực đất (earth electrode) – một vật dẫn hay 1 nhóm vật dẫn được chôn dưới đất và liên kết tiếp xúc chặt chẽ với đất. Từ đó nó có thể trở thành một mối nối điện vô cùng hiệu quả đến toàn bộ khối đất nơi đóng cọc.

Cọc được tiếp với toàn khối đất, được xem là bộ phận cốt lỗi nhất để chống sét, có thể xem đây là bộ phận quan trọng để việc chống sét trở nên hiệu quả hơn.

Vai Trò Của Cọc Tiếp Địa

Cọc tiếp địa của hệ thống chống sét có tác dụng là phân tán nguồn năng lượng lớn xuống đất nhằm bảo vệ tính mạng cho con người đồng thời tránh gây hỏng hóc các thiết bị điện.

Cọc và kẹp tiếp địa là bộ phận của hệ thống chống sét. Đây là bộ phận nối đất của hệ thống giúp phân tán năng lượng thu được từ sét xuống đất. Nếu không có bộ cọc và kẹp này thì hê thống chống sét không thể hoạt động.

Nguyên lý hoạt động, đầu nhọn của cọc sẽ được đóng xuống đất đầu còn lại được nối với dây tiếp địa nhờ kẹp tiếp địa khi có hiện tượng sét đánh, kim thu sét sẽ thu năng lượng và truyền xuống cọc, từ đó cọc phân tán nguồn năng lượng đó xuống đất nhằm bảo vệ tính mạng cho con người và không để các thiết bị điện tử, thiết bị công nghệ bị hư hại.

Phân Loại Cọc Tiếp Địa

Dựa theo các chất liệu, cọc tiếp địa được chia thành 3 loại:

• Cọc  được làm bằng vật liệu đồng (Sử dụng chất liệu đồng vàng hoặc đồng đỏ)
• Cọc được làm bằng vật liệu thép mạ kém ( với phương pháp nhúng nóng hoặc điện phân)
• Cọc được làm bằng vật liệu  thép mạ đồng ( với phương pháp nhúng nóng hoặc điện phân )

Trong những số đó thì cọc đồng nguyên chất chính là loại tốt nhất vì tính dẫn điện của đồng tốt hơn của thép. Nhưng bù lại thì giá cả của nó cao hơn và thi công khó hơn do đồng dẻo nên dễ bị cong vênh trong quá trình thi công.

Tiêu Chuẩn Kỹ Thuật Về Cọc Tiếp Địa

Về phần tiêu chuẩn kỹ thuật của cọc tiếp địa được quy định rõ ràng tại TCVN 9358:2012: lắp đặt hệ thống nối đất, thiết bị cho các công trình công công nghiệp, với các yêu cầu chung cụ thể.

Cọc tiếp địa thanh kim loại tròn phải có đường kính quy định bởi bản thiết kế.

Nhưng trong mỗi trường hợp thì không được nhỏ hơn 16mm nếu là điện cực thép và nó không được nhỏ hơn 12mm nếu là điện cực kim loại không phải thép. Hoặc có thể đó là điện cực với lớp kim loại bọc ngoài có thể không phải sắt hay thép.

Tuyệt đối không nên được sử dụng  thanh vật liệu thép gai hoặc thanh việt liệu cốt thép với điện cực đất dạng cọc nhọn.

Cọc tiếp địa thép góc cần chiều dày không được nhỏ hơn 4mm. Thiết bị này nên được mã kẽm nóng hoặc được sử dụng chất bảo quản khác để chống ăn mòn và oxi hoá theo thời gian.

Đối với cọc dạng ống kim loại nên chú ý về đường kính phải tối thiểu là 19mm và phải đạt chiều dày ống tối thiểu là 2.45mm. Đối điện cực ống thép nên được mạ kẽm nóng hoặc phải được sử dụng các phương pháp và cách thức bảo quản phù hợp với loại ống rắn chắc này.

Quy Định Về Thi Công Cọc Tiếp Địa

Quy định về thi công cọc được quy định trong phần 5, TCVN 9358:2012;

Cọc tiếp địa nên cần được đóng xuống đất với độ sâu theo tiêu chuẩn quy định trong thiết kế. Đất tại nơi đóng cọc cần liền thổ và chèn chật lên đối với toàn bộ phần chiều dài của điện cực đất. Khi chọn vị trí đóng điện nên cần chú ý chọn nơi đã có sẵn độ ẩm cao và đất mềm nếu như điều kiện thực tế phù hợp.

Đối với độ sâu để lắp đặt điện cực đất thanh hoặc ống kim loại với dạng cọc nhọn được thiết kế quy định rõ ràng nhưng nên ở trong khoảng độ sâu từ 0.5 – 1.2m tính từ đỉnh cọc tới mất đất liền thổ. Nên nhớ cần chọn được độ sâu lắp đặt điện cực lớn khi điện trở suất của đất sẽ giảm theo độ sâu.

Chiều dài của cọc do bản thiết kế quy định nhưng  ở trong khoảng 2.5 tới 3m. Trong trường hợp điện cực đất cần có chiều dài lớn hơn 3 cho phép hàn nối nhằm tăng chiều dài của điện cực m. Miễn là nó không suy giảm tính liên tục về điện và về cơ của điện cực.

Trừ khi những quy định khác được đặt ra, cọc được đóng thẳng hay nghiêng thuộc hệ thống nối đất của 1 phân xưởng cần phải đóng với khoảng cách không quá 20m, ngoài ra phải nối với nhau bằng các đoạn điện cực đất trên mặt nằm ngang để có thể hình thành 1 mạch vòng trong điện cực bao quanh phần đất đó.

Dây nối giữa các cọ cần có tiết diện không được nhỏ hơn tiết diện của dây nối đất chính.

Trên đây là một số thông tin cơ bản về việc đóng cọc và cách sử dụng cọc. Nếu bạn đang mong muốn tìm cọc tiếp địa đảm bảo tiêu chuẩn thì Thiết bị điện Dư Cẩm luôn là sự lựa chọn an toàn và chất lượng.
