Đồng Hồ Điện Lực 2 Pha

Đồng hồ điện lực 2 pha là thiết bị quen thuộc với các hộ gia đình và cả trong công nghiệp. Nhưng bạn đã hiểu rõ về cách sử dụng và cách lựa chọn mua được sản phẩm chất lượng chưa? Hãy cùng DƯ CẨM tìm hiểu ngay nhé!

Đồng hồ điện lực 2 pha là gì?

Đồng hồ điện lực hay còn gọi là công tơ điện, điện năng kế là một dụng cụ để đo số lượng điện đã tiêu thụ của 1 hệ thống điện hoặc của 1 thiết bị điện nào đó.

Chúng có tên gọi Tiếng Anh là energy meter, electricity meter, kWh meter,…Tùy từng ngữ cảnh sẽ sử dụng các từ này khác nhau, nhưng trong tiếng việt dịch ra vẫn là công tơ điện.

Đồng hồ điện lực 2 pha này có thể chỉ để đo điện tiêu thụ của hộ gia đình, công ty, nhà máy…Ngoài ra, có những loại công tơ điện còn sử dụng trong công nghiệp. Tác dụng của chúng là truyền dữ liệu lên trung tâm điều khiển và còn đo lường điện tiêu thụ của cả hệ thống sản xuất.

Nguyên lí hoạt động của đồng hồ điện lực 2 pha

Trước hết ta sẽ tìm hiểu về cấu tạo cơ bản của nó. Nó bao gồm:

• Đĩa quay: được chế tạo bằng nhôm
• Cuộn áp: Số vòng dây lớn và tiết diện nhỏ
• Cuộn dòng: Số vòng dây ít nhưng tiết diện dây lớn
• Nam châm vĩnh cửu

Sơ đồ mô tả rõ nguyên lí hoạt động của đồng hồ điện lực 2 pha

Công tơ điện sẽ hoạt động dựa trên sự phối của 3 lực lên đĩa nhôm. Số vòng quay của đĩa nhôm sẽ dùng để xác định được mức tiêu thụ. Đĩa nhôm này sẽ được đặt giữa nam châm và các cuộn dây.

Nguồn điện khi đi qua cuộn dòng sẽ tạo ra từ thông. Chúng sẽ tỷ lệ với điện áp. Hai từ thông này theo nguyên tắc dòng điện cảm sẽ trễ nhau 90 độ. Từ đó đĩa nhôm sẽ có thể quay.

Ngoài ra đồng hồ điện lực 2 pha sẽ có 1 nam châm vĩnh cửu, chúng được đặt ở một mặt của đĩa. Nó giúp tạo ra mô-men hãm trên đĩa nhôm. Lựa này sẽ tỉ lệ thuận với tốc độ quay.

Theo cấu tạo thì trục của đĩa nhôm sẽ được liên kết với bánh răng tỉ lệ với số vòng quay đĩa.

Khi vòng quay nhảy số thì chúng ta sẽ đo được kết quả tiêu thụ điện.

Giải thích ý nghĩa của các thông số trên công tơ điện

Công tơ điện sẽ hiển thị các chỉ số sau mà bạn cần hiểu rõ:

• 50Hz: Tần số của điện lưới chính xác theo quy chuẩn của quốc gia
• 220V: Điện áp của lưới điện qua đồng hồ
• 900 vòng/kWh: đồng hồ điện lực 2 pha quay được 900 vòng thì sẽ được tính là 1 kwh.
• 5(20)A:là phạm vi dòng điện cho phép chạy qua công tơ là từ 5A đến 20A.
• 27°C:đây là nhiệt độ mà công tơ điện làm việc
• Cấp 2: cấp sai số mà công tơ điện được cho phép là 2% toàn dải đo.

Đọc trị số đồng hồ điện lực 2 pha như thế nào mới đúng?

DƯ CẨM sẽ xét ví dụ để có thể hiểu rõ cách đọc trị số hơn nhé! Ví dụ trên mặt đồng hồ có hiển thị là 213249 thì con số 9 ở đây sẽ mang ý nghĩa thập phân. Nó có giá trị 0.1kwh. Khi nhảy được 10 số thì hàng đơn vị của dãy số sẽ nhảy lên được 1 số. Và giá trị lúc này sẽ được đọc là 21 ngàn 3 trăm 24 chấm 9 kwh.

Công tơ điện sẽ chạy từ 000000 đến 999999 và khi đạt đến 999999 thì nó sẽ lại reset lại từ đầu.

Cách để lựa chọn được công tơ điện chuẩn xác nhất

Lựa chọn đồng hồ điện lực, bạn cần chú ý đến các thông số kĩ thuật.

• Thứ nhất là tần số và điện áp là 2 thông số bắt buộc phải đảm bảo tiêu chuẩn
• Sau đó là đến dòng điện và cấp chuẩn xác cần phải lựa chọn đúng vì nó sẽ ảnh hưởng đến độ chuẩn xác của đồng hồ điện lực 2 pha.

Lưu ý với việc lựa chọn dòng điện định mức thì cần phải dựa vào công suất của các thiết bị đã được dùng và bạn sẽ ước tính tổng dòng điện của các tải. Lựa chọn mức dòng điện tải từ 50% – 75% dòng điện định mức là tốt nhất.

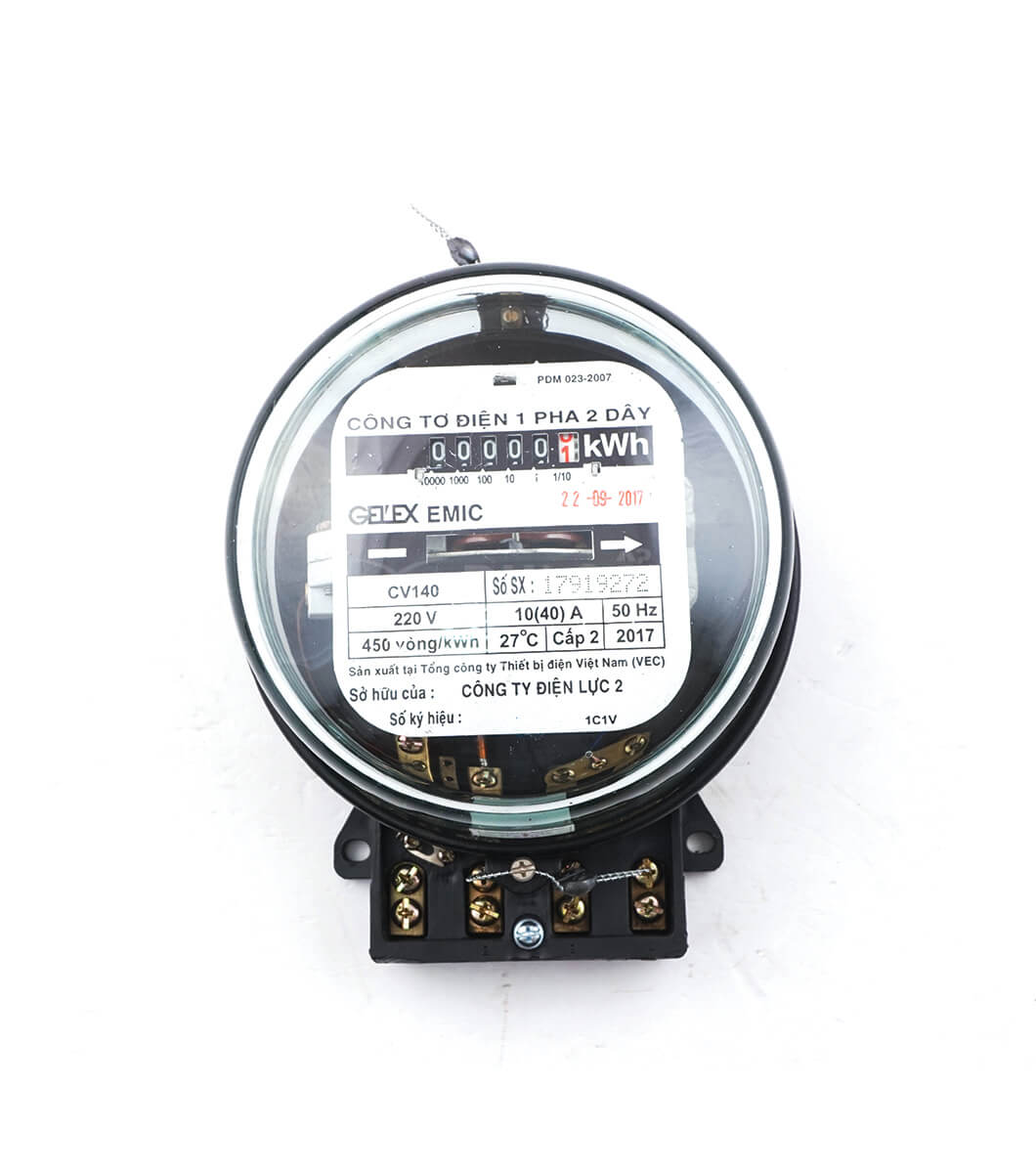

Để lựa chọn được công tơ điện chuẩn xác nhất, bạn cần tìm hiểu kĩ về các thông số và lựa chọn địa chỉ uy tín

Cho dù là mua công tơ điện cho gia đình hay công nghiệp thì bạn cũng cần phải quan tâm đến các thông số trên đồng thời hiểu rõ cách đọc, cách hiển thị và nguyên lí hoạt động của nó để kiểm soát tốt hơn.

Riêng Dư Cẩm chúng tôi cam kết cung cấp công tơ điện chuẩn xác và đảm bảo tư vấn cụ thể nhiệt tình dành cho quý bạn! Hãy liên hệ ngay với chúng tôi nhé!
